給水故障分析---穩壓泵與氣壓水罐

一、穩壓泵的操作與控制

消防給水系統規范要求高位消防水箱應滿足水滅火設施最不利點處的靜水壓力，根據不同的使用功能或場所不應低于0.1或0.07MPa。因此，往往需要把屋頂消防水箱舉高10m或7m，如確有困難不能做到舉高水箱，就需要增設穩壓泵和氣壓水罐。這樣設置就可以合理分工：高位消防水箱負責維持中間和底部樓層的管網壓力，穩壓泵和氣壓水罐負責維持頂部幾層的管網壓力。

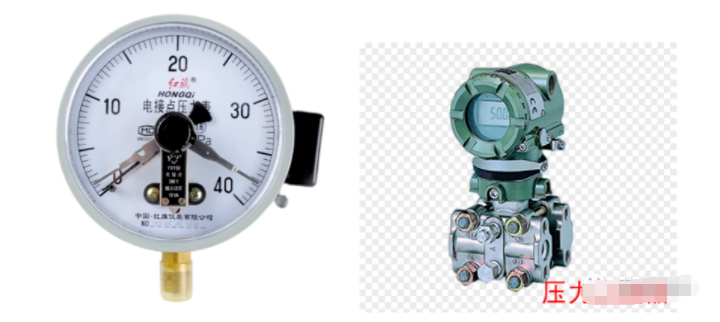

穩壓泵的運行需要滿足：1.穩壓泵應由消防給水管網或氣壓水罐上設置的穩壓泵自動啟停泵壓力開關或壓力變送器控制。

2.投入消防運行狀態后，穩壓泵組應停止工作。

3.氣壓水罐能夠避免穩壓泵的啟動頻繁。

二、了解氣壓水罐

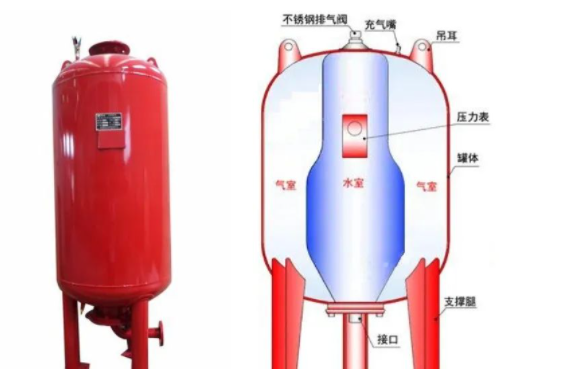

消防氣壓罐是由罐體、氣囊內膽、進/出水口及補氣口四部份組成。如圖所示。

系統平時的壓力由穩壓泵提供，當壓力升高，達到穩壓水容積的高水位時，穩壓泵自動停止運行;當壓力降低，達到穩壓水容積的低水位時，穩壓泵自動開啟，將穩壓水容積提升到最高水位。如此循環以保持系統的高壓狀態。

當發生火災時，隨著消火栓的投入使用，系統壓力開始下降，當降至消防貯水容積的最低水位時，停止穩壓泵，自動開啟消防主泵滅火。

消防穩壓（氣壓）罐不但能調節容積（貯存 約30s 的室內消防用水），更重要的是貯存能量。穩壓泵每啟動1次，可以長時間地維持管網壓力，設備啟動次數少，運行費用低，頂部管網經常處于承壓水狀態，供水安全可靠。火災初期，氣壓罐不但能保證頂部幾層消火栓或噴頭的壓力要求，而且能提供約前期的室內消防用水。即消火栓或噴頭隨時可以取得符合壓力要求的消防用水。

三、穩壓泵故障分析。

1、穩壓泵不啟動的故障分析

①穩壓泵啟泵壓力設定不正確；

②壓力開關（電接點壓力表）損壞；

③穩壓泵控制線路問題；

④穩壓泵本身故障；

⑤消防給水主泵過早啟動。

2、穩壓泵在規定時間內不能恢復壓力

①管道內殘存空氣；②管網有漏水點，系統大量補水；③工作時應關閉的閥門關閉不嚴；

④穩壓泵內有漏水；⑤穩壓泵進出水管道接口滲漏；⑥穩壓泵控制閥滲漏；

⑦穩壓泵出口壓力低；⑧穩壓泵損壞、老化；⑨穩壓泵停泵壓力設定低。

3、穩壓泵啟動頻繁

①穩壓泵啟停壓力設定不正確；

②系統管網滲漏嚴重，不能正常保壓；

③電接點壓力表（壓力開關）損壞；④控制柜失靈；

⑤氣壓罐容積過小。
